رولبرینگ
رولبرینگ یکی از اجزای مهم در سیستمهای مکانیکی و صنعتی است که وظیفهی اصلی آن کاهش اصطکاک، تسهیل حرکت دورانی و تحمل بارهای شعاعی و محوری میباشد. این قطعه با استفاده از المانهای غلتشی مانند رولرها، امکان انتقال بار با راندمان بالا و استهلاک کمتر را فراهم میکند و به همین دلیل در ماشین آلات صنعتی، خودروسازی، تجهیزات سنگین و خطوط تولید کاربرد گستردهای دارد.
با این حال انتخاب نادرست نوع رولبرینگ، شرایط کاری نامناسب، بارگذاری بیش از حد یا روانکاری نامطلوب میتواند منجر به کاهش عمر مفید، افزایش خرابی و توقف سیستم شود. از این رو شناخت دقیق انواع رولبرینگ ، ویژگیها و کاربرد هر یک اهمیت زیادی دارد که در ادامه به بررسی و پاسخگویی به این موضوعات خواهیم پرداخت.
زاگرس صنعت رایکا ارائه دهنده انواع رولبرینگ می باشد. رولبرینگ زاگرس صنعت رایکا در بهترین کیفیت به شما عزیزان ارائه می گردد.
انواع رولبرینگ
در ادامه به معرفی و بررسی انواع رولبرینگ ها مخصوصا رولبرینگ skf و کاربرد هر یک از آنها خواهیم پرداخت.
- رولبرینگ سوزنی
- رولبرینگ مخروطی
- رولبرینگ استوانه ای
- رولبرینگ بشکه ای

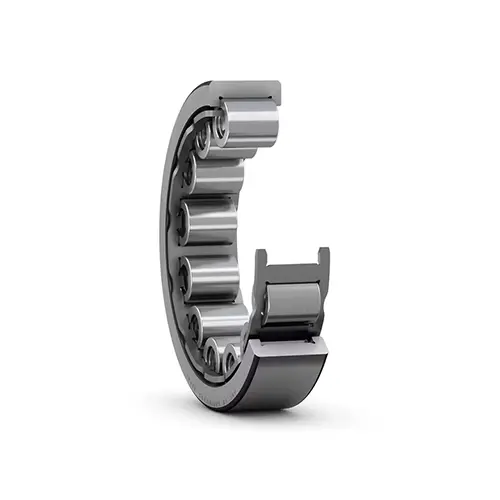

رولبرینگ استوانه ای
رولبرینگ های استوانه ای از غلتکهایی با شکل استوانه تشکیل شدهاند و به دلیل تماس خطی میان غلتک و مسیر حرکت، توانایی تحمل بارهای شعاعی سنگین را دارند. این نوع رولبرینگ در مدل های مختلفی از جمله تک ردیفه ، پرغلتک، کف گرد و ضربدری عرضه میشود و در صنایع گوناگون کاربرد گستردهای دارد.
در طراحی این رولبرینگ ها ، اگرچه شکل کلی غلتکها استوانهای است، اما برای کاهش تمرکز تنش و افزایش طول عمر، سطح غلتکها به صورت اصلاح شده و با پروفیل لگاریتمی ساخته میشود. در نسلهای جدیدتر، تغییراتی در ساختار داخلی ایجاد شده که با علامت مشخصه E شناخته میشوند. در این مدلها قطر موثر غلتکها افزایش یافته و در نتیجه ظرفیت تحمل بار به طور محسوسی بالاتر رفته است.
همچنین برای بهبود عملکرد روانکاری و افزایش ضخامت لایه روغن، سطوح داخلی لبههای رینگها با شیب ملایم طراحی میشوند. این ویژگیها باعث افزایش دوام و کاهش سایش در حین کار میگردد. رولبرینگ های استوانه ای به طور گسترده در سیستمهای انتقال قدرت، ماشین ابزارها، تجهیزات ارتعاشی و شفت دستگاههای برش مورد استفاده قرار میگیرند.
انواع رولبرینگ استوانه ای
- رولبرینگ استوانه ای شناور
در این نوع، غلتکها قابلیت حرکت محوری آزاد روی رینگ فاقد لبه را دارند. طراحیهایی مانند سری N و NU در این گروه قرار میگیرند و امکان جبران تغییرات طولی شفت را فراهم میکنند.
- رولبرینگ استوانهای غیرشناور
در این مدل، حرکت محوری غلتکها محدود بوده و رولبرینگ تنها قادر است بار محوری را در یک جهت تحمل کند. سری NJ نمونهای از این نوع طراحی محسوب میشود.
رولبرینگ سوزنی
رولبرینگ های سوزنی در واقع گونهای از رولبرینگ های استوانه ای هستند که از غلتکهایی باریک و بلند استفاده میکنند. این ساختار باعث میشود فضای نصب کمتری اشغال شود، در حالی که توان تحمل بار شعاعی مناسبی حفظ میگردد. این رولبرینگها در مدلهای تکردیفه و دوردیفه تولید میشوند و بیشتر برای فضاهای محدود کاربرد دارند.
غلتکهای این نوع رولبرینگ شباهت زیادی به سوزن دارند و نسبت طول به قطر آنها بسیار بالا است. از رولبرینگهای سوزنی در بخشهای مختلف خودرو مانند سیستمهای انتقال نیرو، پمپها، کمپرسورها و قطعات متحرک استفاده میشود.

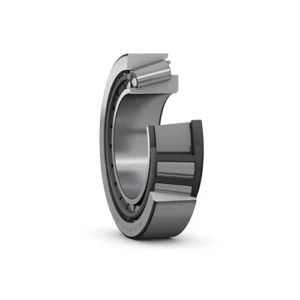

رولبرینگ مخروطی
رولبرینگ مخروطی از رینگهای داخلی و خارجی دارای شیار مخروطی و غلتکهایی با همین شکل ساخته شده است. این ساختار به رولبرینگ امکان میدهد تا به صورت همزمان بارهای شعاعی و محوری را تحمل کند. رولبرینگهای مخروطی در مدلهای تک ردیفه و چند ردیفه تولید میشوند و در کاربردهای سنگین مورد استفاده قرار میگیرند.
انواع رولبرینگ مخروطی
- تک ردیفه
- دو ردیفه
- سه ردیفه
رولبرینگهای مخروطی تکردیفه تنها قادر به تحمل بار محوری در یک جهت هستند، به همین دلیل معمولاً به صورت جفت و در کنار بیرینگی دیگر نصب میشوند تا بار محوری دوطرفه به درستی مهار گردد.

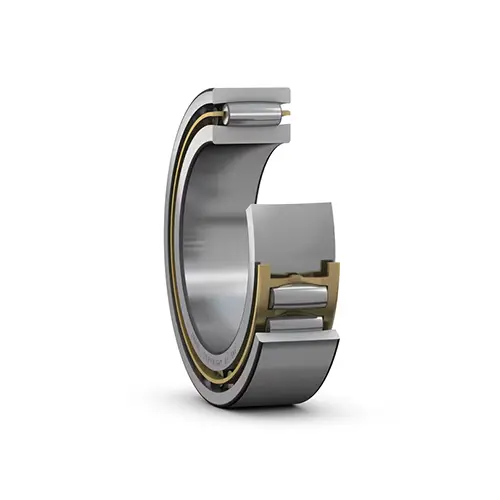

رولبرینگ بشکه ای
رولبرینگ های بشکه ای دارای قابلیت خود تنظیمی هستند و برای شرایطی که ناهمراستایی شفت یا خم شدگی در حین کار وجود دارد، گزینهای بسیار مناسب محسوب میشوند. شکل خاص رینگ خارجی و غلتکهای بشکهای امکان تطبیق خودکار با تغییرات زاویهای را فراهم میکند.
این نوع رولبرینگها ظرفیت بسیار بالایی در تحمل بارهای شعاعی و محوری دارند و برای بارهای ضربهای و سنگین طراحی شدهاند. در ساخت آنها از غلتکهای استوانهای متقارن با قطر و طول زیاد استفاده میشود که موجب افزایش توان باربری میگردد.
طراحی داخلی رولبرینگهای بشکهای بر پایه فناوریهای نوین انجام شده و ویژگیهایی مانند قفسههای هدایت کننده غلتک، مسیرهای لغزشی کروی و اصلاح دقیق سطوح تماس، باعث عملکرد روان، سرعت بالاتر و تولید حرارت کمتر در حین کار میشود.
اجزای تشکیل دهنده رولبرینگ
اجزای تشکیل دهنده رولبرینگ شامل بخشهای مختلفی است که هرکدام نقش مشخصی در عملکرد صحیح بیرینگ دارند که عبارتند از:
- حلقه داخلی (کنس داخلی): روی شفت یا محور دوار نصب شده و همزمان با آن میچرخد.
- حلقه خارجی (کنس خارجی): در قسمت ثابت دستگاه قرار میگیرد و بار منتقل شده را دریافت میکند.
- اجزای غلتان: میان دو حلقه قرار داشته و با حرکت غلتشی، بار را از حلقه داخلی به حلقه خارجی منتقل میکنند.
- قفس یا نگهدارنده: اجزای غلتان را در موقعیت صحیح حفظ کرده و از تماس و خروج آنها جلوگیری مینماید.
با دوران شفت، حلقه داخلی به حرکت درآمده و این حرکت به اجزای غلتان منتقل میشود، در نتیجه بار از محور به المانها و سپس به حلقه خارجی انتقال مییابد. این ساختار باعث کاهش اصطکاک، حرکت یکنواختتر و تحمل مؤثر بارهای شعاعی میشود و به همین دلیل رولبرینگها اغلب در کاربردهایی که بار شعاعی نقش اصلی دارد مورد استفاده قرار میگیرند.
تفاوت رولبرینگ و بلبرینگ
بار وارد بر انواع بیرینگها به دو شکل اصلی شعاعی و محوری اعمال میشود. انتخاب بین رولبرینگ و بلبرینگ به نوع و جهت این بارها بستگی دارد و باید بر اساس شرایط کاری انجام شود تا بیشترین بازده و طول عمر حاصل گردد. زمانی که نیروی غالب از نوع شعاعی باشد، رولبرینگها گزینه مناسبتری محسوب میشوند، زیرا به دلیل ساختار غلتکهای خود توانایی بیشتری در تحمل این نوع بار دارند.
هنگامی که بار به صورت ترکیبی از نیروهای شعاعی و محوری به بیرینگ وارد میشود، بلبرینگها عملکرد متعادلتری ارائه میدهند و انتخاب رایجتری هستند. از این رو میتوان گفت مهمترین تفاوت میان رولبرینگ و بلبرینگ در نوع بار قابل تحمل و نحوه توزیع نیرو نهفته است. علاوه بر این به دلیل تماس خطی غلتکها با مسیر حرکت، میزان غلتش در رولبرینگها نسبت به بلبرینگها بیشتر بوده و همین موضوع بر رفتار مکانیکی آنها تاثیر میگذارد.
پیشنهاد ویژه : بلبرینگ
خرید رولبرینگ از زاگرس صنعت رایکا
برای خرید رولبرینگ لازم است پیش از هر چیز به شرایط کاری تجهیز، میزان بار شعاعی و محوری، سرعت چرخش و دمای محیط توجه شود. انتخاب نوع مناسب رولبرینگ تأثیر مستقیمی بر عملکرد، دوام و کاهش هزینههای نگهداری خواهد داشت. همچنین بررسی برند سازنده، کیفیت متریال و استانداردهای تولید از عوامل مهم در یک خرید مطمئن محسوب میشود. رولبرینگ باید متناسب با ابعاد شفت و محفظه انتخاب گردد تا از بروز لقی یا تنش اضافی جلوگیری شود. توجه به نوع روانکاری و قابلیت تأمین آن نیز نقش مهمی در افزایش طول عمر قطعه دارد.

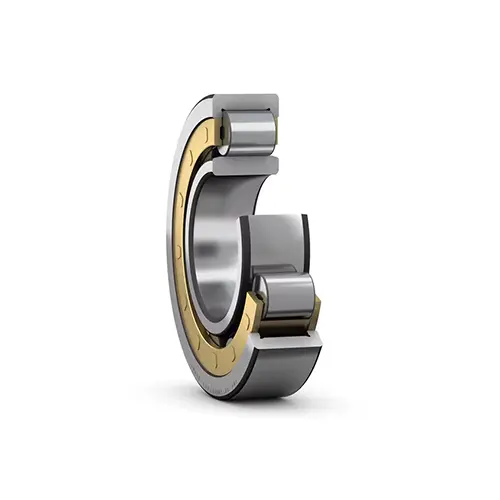

قیمت رولبرینگ از زاگرس صنعت رایکا
قیمت رولبرینگ به عوامل متعددی مانند نوع رولبرینگ، سایز، ظرفیت تحمل بار، برند سازنده و کشور تولید کننده بستگی دارد. رولبرینگهای صنعتی سنگین و خاص معمولاً قیمت بالاتری نسبت به مدلهای عمومی دارند. کیفیت مواد اولیه و دقت ساخت نیز نقش مهمی در تعیین قیمت نهایی ایفا میکند. علاوه بر این، نوسانات بازار، نرخ ارز و میزان عرضه و تقاضا میتوانند باعث تغییر قیمت رولبرینگ شوند. نوع کاربرد و شرایط کاری مورد انتظار نیز در انتخاب مدل و بازه قیمتی مؤثر است. به همین دلیل برای اطلاع از قیمت دقیق ، بررسی مشخصات فنی و دریافت استعلام از فروشندگان معتبر توصیه میشود.
سخن پایانی
آشنایی با انواع رولبرینگ ، کاربردها و ویژگیهای هر یک، به تصمیم گیری آگاهانهتر کمک میکند. در این مسیر، زاگرس صنعت رایکا با تکیه بر دانش فنی، ارائه محصولات باکیفیت و مشاوره تخصصی، میتواند به عنوان مرجعی مطمئن در تامین رولبرینگ و سایر قطعات صنعتی، پاسخگوی نیاز صنایع مختلف باشد.
سوالات متداول در مورد رولبرینگ
- رولبرینگ چیست و چه کاربردهایی دارد؟
رولبرینگ نوعی یاتاقان است که برای کاهش اصطکاک بین سطوح متحرک در تجهیزات صنعتی، خودروسازی و ماشین آلات به کار میرود.
- چطور رولبرینگ مناسب را انتخاب کنیم؟
با توجه به نوع بار (محوری یا شعاعی)، سرعت، شرایط محیطی (دما و رطوبت) و عمر مفید مورد نیاز انتخاب انجام میشود.
- چه نکاتی برای نصب و نگهداری رولبرینگ مهم است؟
نصب صحیح، استفاده از روانکار مناسب و بررسی دورهای وضعیت رولبرینگ از نکات ضروری هستند.
